Una hipótesis para conversar.

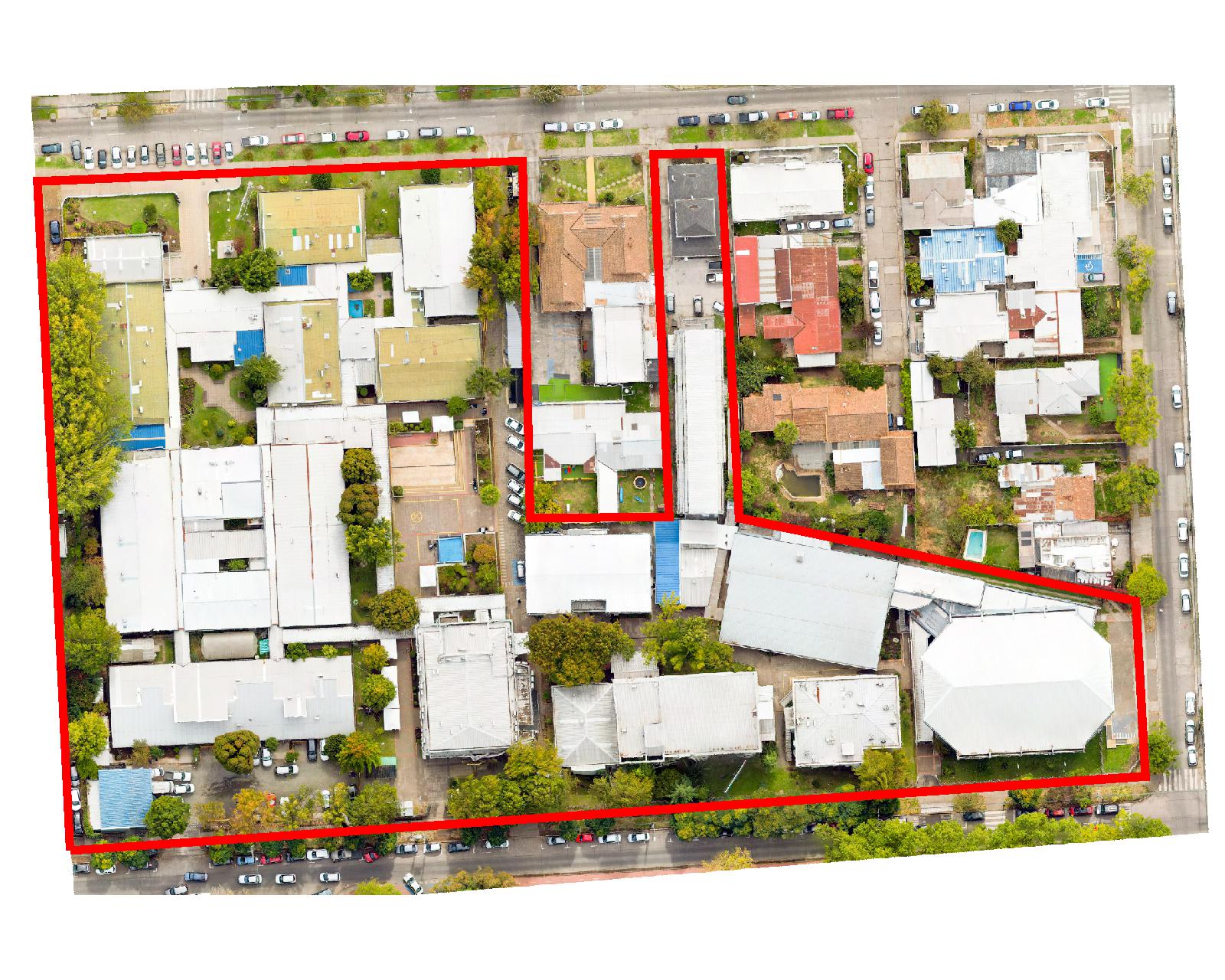

Este modelo interpreta el plano de cabida, el CIP y las fotografías aportadas. Las dimensiones nuevas son decisiones de diseño; la poligonal, edificios conservados, alturas existentes y arbolado son aproximaciones gráficas.

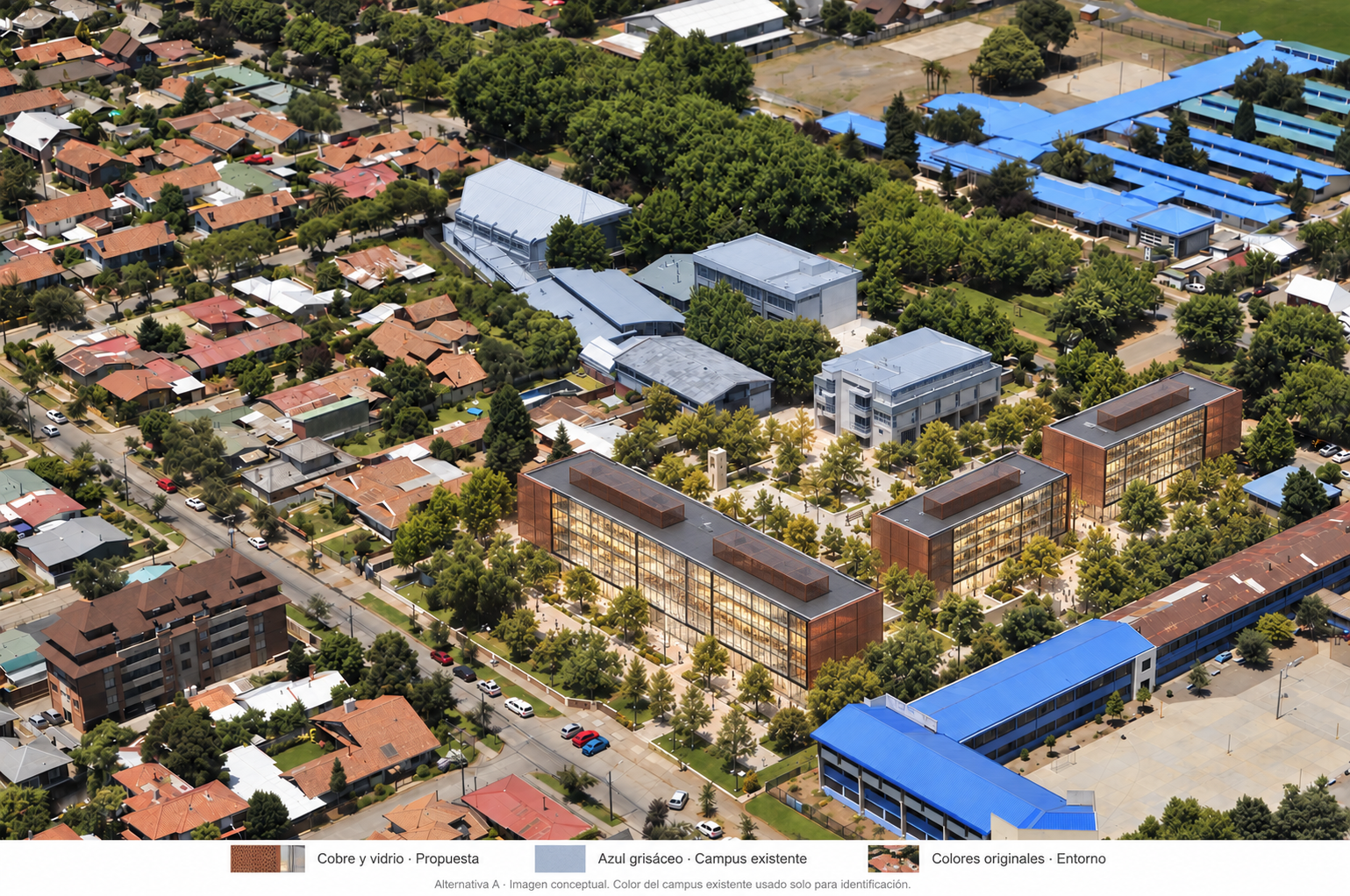

• Alternativa A: huellas de 840 + 600 + 600 m²; 240 m² de pasos cubiertos separados del área cerrada.
• Retiro al liceo: 8 m propuestos frente a los 6 m del estudio base. El ajuste no consta como acuerdo aprobado.
• Rasante de 70°: indicada en el CIP 01018/2026 y el informe de cabida del 16/10/2026. A 6 m, la sección horizontal permite 16,48 m; a 8 m, 21,98 m. Los cinco niveles de esta hipótesis suman 19,20 m (4,20 + 4 × 3,60 + 0,60 de parapeto). Los cuatro niveles suman 15,60 m. La envolvente gráfica no acredita cumplimiento integral: faltan cotas de terreno natural y revisión de todos los deslindes y demás normas.
• Subterráneo: reserva de 3.000 m² en un nivel. Las plazas dibujadas y la rampa son esquemáticas; no acreditan capacidad ni cumplimiento.
• Paisajismo: copas y especies gráficas para representar carácter y escala, sin sustituir el catastro de árboles y raíces.
• Existente en gris piedra: convención de lectura, no propuesta de repintado.

La volumetría supone renovación del conjunto central. Añadir pisos a estructuras existentes exige evaluación estructural. El cumplimiento integral requiere levantamiento, programa, inventario y revisión normativa.

Navegación basada en Three.js OrbitControls; follaje mediante geometría instanciada. Sombras ambientales ilustrativas, no estudio solar.

Del campus a la propuesta.

El PDF conserva la versión preliminar de alternativas. La guía «Leer el estudio» incorpora la revisión documental más reciente y el acceso a las fuentes originales.
